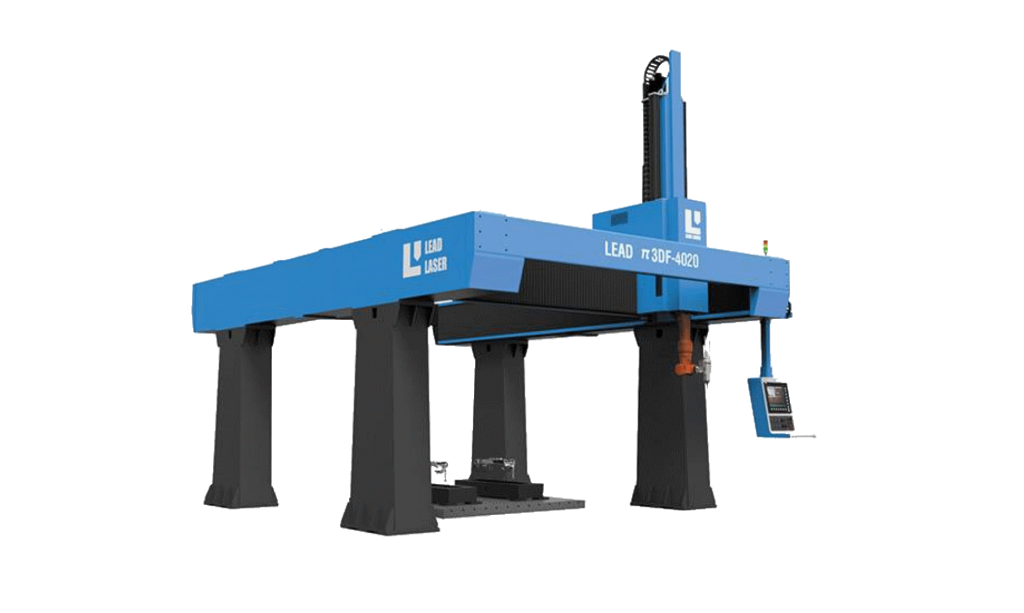

3DF-4020

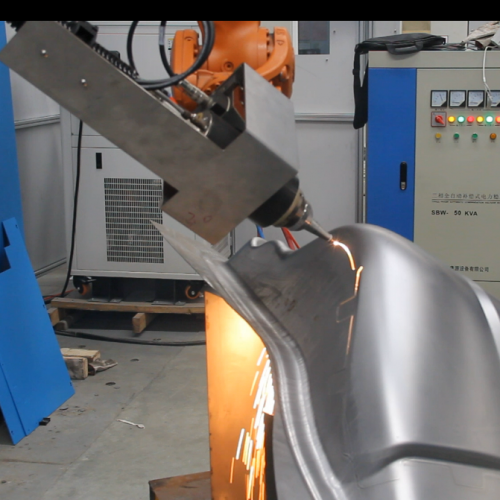

El modelo 3DF-4020 es una máquina extremadamente flexible que permite tanto cortar como realizar soldaduras láser en piezas de hasta 4 x 2 metros.
- Estructura rígida y robusta que garantiza una excelente precisión y repetitividad en los cortes.
- Puente de aluminio de alta rigidez permite alcanzar dinámicas muy altas sin comprometer la precisión.
- CNC marca Kuka.
- Brazo robotico Kuka
- Sistema abierto que permite la carga y descarga desde las 4 caras
- Fuente IPG Photonics (Alemania).
- Potencia láser disponible 500 – 3.000 W.
- Sistema de lubricación central para guías lineales y piñones.
- Máquina certificada para comunidad Europea (CE certificate).
- Sistema de selección automática de gases.
- Gabinete eléctrico con sistema de aire acondicionado.

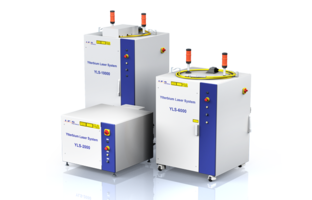

La familia de láseres YLS de IPG está diseñada específicamente para un alto rendimiento en entornos de corte hostiles. La serie YLS presenta un diseño súper compacto con el láser alojado en un gabinete sellado herméticamente. Se incorpora un deshumidificador dentro del gabinete para garantizar una humedad interna óptima. Debido a las continuas mejoras en el diseño, la eficiencia eléctrica ha alcanzado más del 40% en 2015. El ahorro eléctrico suma miles de dólares durante la vida útil de un láser. La redundancia en caliente garantiza un tiempo de actividad del 100% sin cambios en la potencia, confiabilidad récord y operación libre de mantenimiento. Las series YLS están disponibles de 1 a 20 kW con una amplia variedad de opciones de suministro de fibra, comenzando con un diámetro de núcleo de 50 μm.
Potencia de LÁSER |
Hierro |
Ac. Inoxidable |
Aluminio |
|---|---|---|---|
| 2000 W | 16 mm | 8 mm | 6 mm |
| 3000 W | 18 mm | 10 mm | 10 mm |
| 4000 W | 22 mm | 12 mm | 12 mm |
| 6000 W | 25 mm | 16 mm | 16 mm |
| 8000 W | 30 mm | 30 mm | 20 mm |
La máquina 3DF-4020 es el resultado de muchos años de experiencia en la industria del corte por láser y de más de 2000 instalaciones exitosas. Representa también el fruto de un largo y dedicado programa de investigación y desarrollo en el que se prioriza la satisfacción del usuario: desde la calidad de corte hasta la facilidad de operación.
Información técnica
| 3DF-4020 | |
|---|---|
| Area de corte (mm) | 2000×4000 |
| Eje X (mm) | 4100 |
| Eje Y (mm) | 2100 |
| Eje Z (mm) | 1000 |
| Precisión XY (mm) | 0,01 |
| Repetitividad (mm) | 0,05 |
| Potencia laser disponible IPG (W) | 500 – 3.000 |
| Aceleración (g) | 0,8 |
